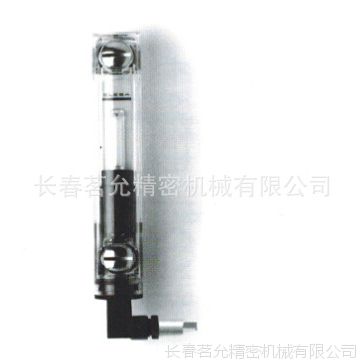

带电控***液位传感器的柱式液位指示器HCX/E E+G
加工定制：否 | 品牌：E+G | 型号：HCX/E | |
| 重量：见参数 | 适用机械：多款适用 | 型号：HCX/E |
| 规格：见参数 | 品牌：ELESA | 种类：见参数 |
| 加工定制：否 | ||
材料
透明聚酰胺基（PA-T）高科技聚合体。耐冲击度高、溶剂、含添加剂的机油、脂族和芳香烃、机油、石脑油和磷酸脂。避免与酒精或含酒精的洗涤剂接触。
螺钉、螺母与密封环
镀锌钢板。
密封环
NBR合成橡胶O型密封环。
浮子
聚酰胺基（PA）膨胀高科技聚合体，黑色，在油位降至***时，用以激活电触头的磁性元件；警报极限装在距下部螺母中心约50mm处（根据***3498，在23℃下有CB 68型矿物油）。
传感器托架
聚酰胺基（PA）高科技聚合体制成，防水，黑色，带内置继电器（簧片）。继电器的两条导线连至两销接头。可提供以下两种型号：
-HCX/E-N.A.：电触头常开。
-HCX/E-N.C.：电触头常闭。
可旋转两销接头
带内置电缆接头和接头支架。正面与侧面输出（右侧或左侧）包括喷水保护装置根据表IEC 529，保护等级为IP65，安装时，可通过必要的调整增大保护等级。NBR合成橡胶平密封环。
反差屏
白色喷涂铝。固定卡子设置在适当的外部尾槽中，可防止屏幕直接接触液体，从而可避免因高温下液体长时间浸泡而出现泛黄现象。可在安装前取下，以设置标志和文字（例如MAX-MIN-最小）。
装配
-当螺母可以从容器内固定时，可用附带的固定螺钉和螺母安装。
-当螺母不能从容器内安装且容器壁够厚时，可在容器壁上开两个孔，直接用附带的螺钉安装，无需螺母。
-当螺母不能从容器内安装且容器壁不够厚时，可通过提供的固定螺母和快装套件安装。
为***O型密封环的密封性能，建议对螺母施加表中所列的力矩，且密封环贴合面的粗糙度应为Ra=3?m。
连续工作温度
90℃（带油液）。
应要求可提供以下特殊型号（如订货量充足）
用于含酒精液体的液面指示器。
特征及性能
除可实现可视控制外，此类柱式液位指示器还可在油面降至***时发出电信号。通过超声波焊接装配，以确保密封。完全由透明材料制成：即使从侧面也能以最清晰的视角观察到油位。
技术说明
23℃时，用CB 68型液压系统的矿物油进行实验室试验（根据***3498），且在试验中逐渐增压，该产品焊接处可承受的压力为13bar。
在任何情况下，均建议根据实际工作情况验证产品的适用性。如所用指示器需接触其他油料或液体，或需在不同的压力和温度下使用该指示器，请联系技术部，或进行测试，以确保正常使用。
电控***液位传感器的运行
HCX/E-N.A.型：降至***液位时，电路关闭。
HCX/E-N.C.型：降至***液位时，电路开启。
两销接头装配说明
1.拧松装在底部的固定螺钉，从指示器上拆下接头，再取下接头支架并松开电缆接头。
2.将两极电缆滑入接头（标准接头），并将电线连至相应的接头支架的nr.1和nr.2端子。
3.将接头支架压入相应接头的***位置，以进行装配。
4.用螺钉将接头装在指示器上，再固定电缆接头。
标准件 | 主尺寸
|
重量 | |||||||||||||
代码 | 型号 | F | D | A | B | C | H | L | E | 1 | 11 | M | R | R1 | g |
11141 | HCX.127/E-N.A | 127 | M12 | 23 | 18 | 31 | 27 | 195 | 101 | 50 | 40 | 25 | 13 | 26 | 150 |
