| 类型：带手柄轮辐手轮 | 品牌：ELESA | 型号：950-E/F |
| 是否库存：是 | 是否批发：是 | 适用机床：多种机械及机床 |
| 产品别名：带手柄轮辐手轮 |
本公司***，建店之初所有产品一律特***惠***质量，现货供应，交期短
联系人：郑艳丽女士
咨询电话;18043155818
品牌：E+G | 型号：DIN950-D | 类型：手轮 |
适用机床：皆可 | 产品别名：手轮 | 材质：可选择 |
手柄高度：见参数（mm） | 手轮高度：见参数（mm） | 外径：见参数（mm） |
是否库存：否 | 是否批发：是 | 规格：见参数 |

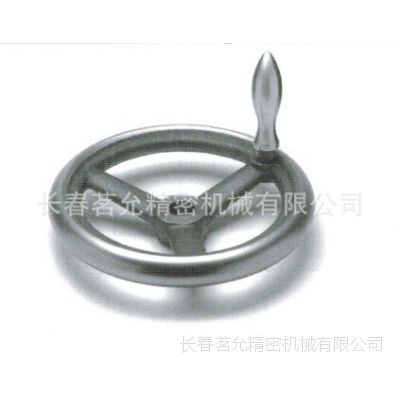

带旋转手柄的轮辐手轮
材料
-GG型：球墨铸铁、车削镜面抛光轮缘。
-AL型：铸铝、车削抛光轮缘。
装配
-B型：标准H7铰孔。
-K型：标准H7铰孔和键槽，符合DIN6885/1 P9规定的公差。
-V型：标准H11方形安装孔（D=140和D=180除外）
可用埋头螺钉将DIN950-D型轮辐手轮固定安装在轴上。
旋转手柄
-GG型：DIN98型车削处理和镜面光亮钢材。
-AL型：DIN98型黑色聚酰胺基（PA）高科技聚合体。
按需可有以下附件备选
GN184型轴向定位垫圈。
DIN950-F 带固定手柄的轮辐手轮
材料：-GG型：球墨铸铁、车削镜面抛光轮缘。
-AL型：铸铝、车削抛光轮缘。
装配
-B型：标准H7铰孔。
-K型：标准H7铰孔和键槽，符合DIN6885/1 P9规定的公差。
-V型：标准H11方形安装孔（D=140和D=180除外）。
可用埋头螺钉将DIN950-F型轮辐手轮固定安装在轴上。
固定手柄
DIN39型钢质车削镜面抛光。
按需可有以下附件备选
GN184型轴向定位垫圈。
标准件 | 主尺寸 | 孔径 | 手柄 | 轮辐 | |||||||||
铸铝型号 | 铸铁型号 | D | L | B | d1 | dh7 | SH11 | h | H | ? | m | R | 3 |
950-AL-80-B10-D/F | 950-AL-80-B10-D/F | 80 | 29 | 14 | 24 | 10 | - | 16 | 53 | 16 | M6 | 27 | 3 |
950-AL-80-B12-D/F | 950-AL-80-B12-D/F | 80 | 29 | 14 | 24 | 12 | - | 16 | 53 | 16 | M6 | 27 | 3 |
950-AL-80-K10-DF | 950-AL-80-K10-DF | 80 | 29 | 14 | 24 | 10 | - | 16 | 53 | 16 | M6 | 27 | 3 |
950-AL-80-K12-D/F | 950-AL-80-K12-D/F | 80 | 29 | 14 | 24 | 12 | - | 16 | 53 | 16 | M6 | 27 | 3 |
950-AL-80-V9-D/F | 950-AL-80-V9-D/F | 80 | 29 | 14 | 24 | - | 9*9 | 16 | 53 | 16 | M6 | 27 | 3 |
950-AL-100-B10-D/F | 950-AL-100-B10-D/F | 100 | 33 | 15 | 26 | 10 | - | 17 | 53 | 16 | M6 | 36 | 3 |
950-AL-100-B12-D/F | 950-AL-100-B12-D/F | 100 | 33 | 15 | 26 | 12 | - | 17 | 53 | 16 | M6 | 36 | 3 |
950-AL-100-K10-DF | 950-AL-100-K10-DF | 100 | 33 | 15 | 26 | 10 | - | 17 | 53 | 16 | M6 | 36 | 3 |
950-AL-100-K12-D/F | 950-AL-100-K12-D/F | 100 | 33 | 15 | 26 | 12 | - | 17 | 53 | 16 | M6 | 36 | 3 |
950-AL-100-V9-D/F | 950-AL-100-V9-D/F | 100 | 33 | 15 | 26 | - | 9*9 | 17 | 53 | 16 | M6 | 36 | 3 |
950-AL-80-B10-D/F | 950-AL-125-B10-D/F | 125 | 36 | 16 | 28 | 12 |
| 18 | 65 | 20 | M8 | 47 | 3 |
950-AL-125-B12-D/F | 950-AL-125-B12-D/F | 125 | 36 | 16 | 28 | 14 |
| 18 | 65 | 20 | M8 | 47 | 3 |
950-AL-125-K10-DF | 950-AL-125-K10-DF | 125 | 36 | 16 | 28 | 12 |
| 18 | 65 | 20 | M8 | 47 | 3 |
950-AL-125-K12-D/F | 950-AL-125-K12-D/F | 125 | 36 | 16 | 28 | 14 |
| 18 | 65 | 20 | M8 | 47 | 3 |
950-AL-125-V9-D/F | 950-AL-125-V9-D/F | 125 | 36 | 16 | 28 | - | 11*11 | 18 | 65 | 20 | M8 | 47 | 3 |
950-AL-140-B10-D/F | 950-AL-140-B10-D/F | 140 | 39 | 17 | 30 | 14 | - | 19 | 65 | 20 | M8 | 52 | 3 |
950-AL-140-B12-D/F | 950-AL-140-B12-D/F | 140 | 39 | 17 | 30 | 16 | - | 19 | 65 | 20 | M8 | 52 | 3 |
950-AL-140-K10-DF | 950-AL-140-K10-DF | 140 | 39 | 17 | 30 | 14 | - | 19 | 65 | 20 | M8 | 52 | 3 |
950-AL-140-K12-D/F | 950-AL-140-K12-D/F | 140 | 39 | 17 | 30 | 16 | - | 19 | 65 | 20 | M8 | 52 | 3 |
950-AL-160-B10-D/F | 950-AL-160-B10-D/F | 160 | 40 | 18 | 33 | 14 | - | 19 | 80 | 25 | M10 | 62 | 3 |
950-AL-160-B12-D/F | 950-AL-160-B12-D/F | 160 | 40 | 18 | 33 | 16 | - | 20 | 80 | 25 | M10 | 62 | 3 |
950-AL-160-K10-DF | 950-AL-160-K10-DF | 160 | 40 | 18 | 33 | 14 | - | 20 | 80 | 25 | M10 | 62 | 3 |
950-AL-160-K12-D/F | 950-AL-160-K12-D/F | 160 | 40 | 18 | 33 | 16 | - | 20 | 80 | 25 | M10 | 62 | 3 |
950-AL-160-V9-D/F | 950-AL-160-V9-D/F | 160 | 40 | 18 | 33 |
| -12*12 | 20 | 80 | 25 | M10 | 62 | 3 |
950-AL-180-B10-D/F | 950-AL-180-B10-D/F | 180 | 43 | 20 | 35 | 16 | - | 20 | 80 | 25 | M10 | 72 | 3 |
950-AL-180-B12-D/F | 950-AL-180-B12-D/F | 180 | 43 | 20 | 35 | 18 | - | 22 | 80 | 25 | M10 | 72 | 3 |
950-AL-180-K10-DF | 950-AL-180-K10-DF | 180 | 43 | 20 | 35 | 16 | - | 22 | 80 | 25 | M10 | 72 | 3 |
950-AL-180-K12-D/F | 950-AL-180-K12-D/F | 180 | 43 | 20 | 35 | 18 | - | 22 | 80 | 25 | M10 | 72 | 3 |
950-AL-200-B10-D/F | 950-AL-200-B10-D/F | 200 | 45 | 22 | 38 | 18 | - | 22 | 80 | 25 | M10 | 80 | 3 |
950-AL-200-B12-D/F | 950-AL-200-B12-D/F | 200 | 45 | 22 | 38 | 20 | - | 22 | 80 | 25 | M10 | 80 | 3 |
950-AL-200-K10-DF | 950-AL-200-K10-DF | 200 | 45 | 22 | 38 | 18 | - | 24 | 80 | 25 | M10 | 80 | 3 |
950-AL-200-K12-D/F | 950-AL-200-K12-D/F | 200 | 45 | 22 | 38 | 20 | - | 24 | 80 | 25 | M10 | 80 | 3 |
950-AL-200-V9-D/F | 950-AL-200-V9-D/F | 200 | 45 | 22 | 38 |
| 14*14 | 24 | 80 | 25 | M10 | 80 | 3 |
950-AL-250-B10-D/F | 950-AL-250-B10-D/F | 250 | 50 | 26 | 45 | 22 | - | 24 | 102 | 32 | M12 | 101 | 5 |
950-AL-250-B12-D/F | 950-AL-250-B12-D/F | 250 | 50 | 26 | 45 | 26 | - | 28 | 102 | 32 | M12 | 101 | 5 |
950-AL-250-K10-DF | 950-AL-250-K10-DF | 250 | 50 | 26 | 45 | 22 | - | 28 | 102 | 32 | M12 | 101 | 5 |
950-AL-250-K12-D/F | 950-AL-250-K12-D/F | 250 | 50 | 26 | 45 | 26 | - | 28 | 102 | 32 | M12 | 101 | 5 |
950-AL-250-V9-D/F | 950-AL-250-V9-D/F | 250 | 50 | 26 | 45 | - | 17*17 | 28 | 102 | 32 | M12 | 101 |
|
950-AL-315-B10-D/F | 950-AL-315-B10-D/F | 315 | 56 | 28 | 53 | 26 | - | 28 | 102 | 32 | M12 | 132 | 5 |
950-AL-315-B12-D/F | 950-AL-315-B12-D/F | 315 | 56 | 28 | 53 | 30 | - | 33 | 102 | 32 | M12 | 132 | 5 |
950-AL-315-K10-DF | 950-AL-315-K10-DF | 315 | 56 | 28 | 53 | 26 | - | 33 | 102 | 32 | M12 | 132 | 5 |
950-AL-315-K12-D/F | 950-AL-315-K12-D/F | 315 | 56 | 28 | 53 | 30 | - | 33 | 102 | 32 | M12 | 132 | 5 |
950-AL-315-V9-D/F | 950-AL-315-V9-D/F | 315 | 56 | 28 | 53 | - | 19*19 | 33 | 102 | 32 | M12 | 132 | 5 |
